NOWA GENERACJA UNIWERSALNEJ SKRĘTKI
KABLOWEJ 20kV Z LINKĄ NOŚNĄ TYPU
POWIETRZE-ZIEMIA-WODA
AHXAMK-WM
czyli
|
 |
AHXAMK-WM 20 kV
(3x25), 3x50, (3x70), 3x95, 3x120, 3x150, 3x240+62I
AHXAMK-WM 10 kV
3x95, 3x120, 3x240+62I
|
 |
NAPOWIETRZNY KABEL SAXKA
TO WYGODNY I ELASTYCZNY ŚREDNIONAPIĘCIOWY
SYSTEM DYSTRYBUCJI ENERGII ELEKTRYCZNEJ
|
|
Jest to jedyny system, który spełnia wymogi magistralnych i przyłączowych napowietrzno-uniwersalnych linii SN budowanych w trudnych warunkach zbliżeniowych i geologicznych
(duże różnice niwelety terenu, szkody górnicze itp.),
klimatycznych i leśnych (szadź, upadki i zaleganie drzew na linii),
bagna i zbiorniki wodne, a najczęściej występujące kombinacje tych trudnych warunków eksploatacyjnych.
Są to bowiem trzy kable w pełnej izolacji (każdy posiada indywidualną żyłę powrotną),
uszczelnione wzdłużnie i poprzecznie (płaszcze z LLDPE)- owinięte wokół stalowej linki nośnej uszczelnionej wzdłużnie i pokrytej izolacją HDPE,
która to linka przejmuje wszystkie obciążenia mechaniczne linii.
Zapewniona duża obciążalność prądowa całej wiązki. Linka nośna pracuje na potencjale ziemi.
Osprzęt sieciowy i kablowy taki sam jak dla całego systemu SAXKA.
Zaleca się stosowanie przęseł o rozpiętości do 70 metrów aby ułatwić naciąganie i montaż wiązki kablowej.

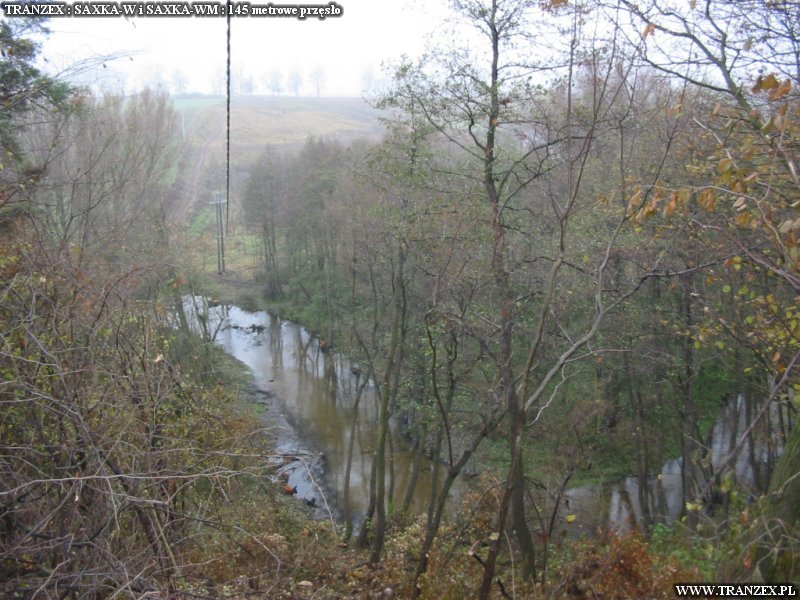

Przy przekroczeniach cieków wodnych i innych przeszkód terenowych dopuszczalne są przęsła o długości nawet do 220 metrów.
|
 |
 |
|
Pliki do pobrania:
System kabli uniwersalnych (powietrze-ziemia-woda):
|
|
|
|
|
 |
 |
|
